Carregamento
A posição sobre dolly ou carreta deve proteger a estrutura e favorecer a retirada no destino, com amarração, berços e balanços definidos.
Infraestrutura urbana e industrial
Içamento, transporte e montagem de passarelas
Operações com estruturas longas e montadas sobre vias exigem conciliar transporte, içamento, bloqueios, geometria, interferências e a liberação dos apoios.
Estrutura longa sobre uma área ativa
A montagem começa na rota de chegada
A passarela pode sair da fabricação como módulo completo ou em partes. Comprimento, largura, altura, peso, posição de transporte e rigidez definem o veículo, a rota e a forma de retirada. Na frente, é preciso compatibilizar postes, cabos, árvores, edificações, tráfego, distância entre apoios e área para os guindastes.
Quando dois equipamentos compartilham a carga, a distribuição muda durante retirada, giro, travessia e descida. Essa sequência precisa estar registrada antes do bloqueio, inclusive com comunicação, cabos-guia, critérios de parada e responsabilidade pela liberação dos apoios.
Pontos críticos
Bloqueio curto exige preparação longa
- Rota e veículo compatíveis com dimensões, balanços e curvas.
- Posição de chegada alinhada à sequência de içamento.
- Guindastes configurados para os raios de retirada e montagem.
- Interferências aéreas, fachadas, sinalização e áreas de circulação mapeadas.
- Apoios conferidos, equipe de montagem pronta e travamento provisório definido.
- Plano de bloqueio, comunicação e liberação da via coordenado com os responsáveis.
Da fabricação à liberação
Quatro transições que precisam ser compatíveis
Transporte
Curvas, aclives, gabaritos, redes, sinalização, autorizações e áreas de espera precisam ser verificados para o conjunto completo.
Transferência
Os guindastes assumem a carga de forma coordenada, respeitando a parcela prevista em cada equipamento e os limites dos acessórios.
Montagem
A descida sobre os apoios, o alinhamento, o travamento provisório e a liberação da via devem ocorrer dentro da sequência aprovada.
Apoios e acabamento
A carga só é liberada após a estabilização da estrutura
Dimensões dos apoios, nivelamento, folgas e orientação precisam ser conferidos antes do bloqueio. A equipe responsável pela ligação deve estar posicionada com ferramentas, elementos de fixação e acesso seguro. Se a passarela incluir escadas, coberturas, guarda-corpos ou módulos complementares, a ordem de montagem deve preservar estabilidade e não criar interferência para o guindaste.
Case Cunzolo

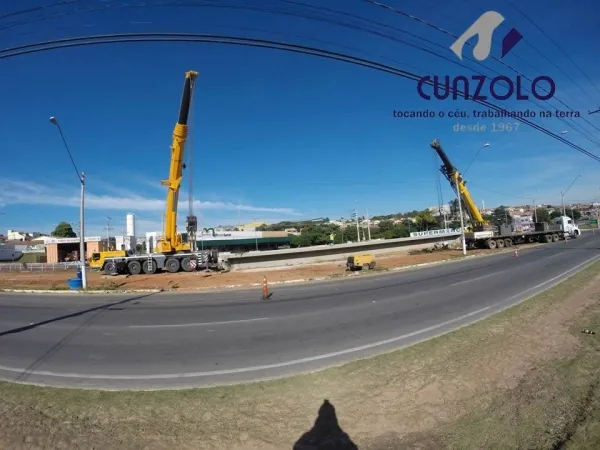

Passarela de 106 toneladas montada em Itupeva
O acervo registra uma passarela de 35 metros de comprimento, 1,8 metro de largura, 1,8 metro de altura e 106 toneladas. A operação integrou os guindastes Liebherr LTM 1220 e Grove GMK 5275, dois dollys, uma prancha, seis carretas e uma equipe de 17 profissionais.
O valor do case está na integração entre carregamento, transporte e montagem. Os números descrevem aquela operação e não devem ser transferidos para outra passarela sem um levantamento próprio.
Ver o case completoPróximos passos
Infraestrutura, vigas e transporte relacionados
Perguntas frequentes sobre içamento de passarelas
A passarela pode ser transportada montada?
Pode, se dimensões, resistência, balanços, rota, licenças e veículo forem compatíveis. Em outros casos, a montagem por módulos pode ser mais adequada.
Por que duas gruas móveis podem ser necessárias?
Uma estrutura longa pode exigir controle em dois pontos para limitar giro, deformação e distribuição de carga. A decisão depende da geometria, trajetória e configuração real.
O bloqueio da via faz parte do planejamento?
Sim. Janela, sinalização, isolamento, circulação, responsáveis e liberação devem ser compatibilizados com a chegada dos recursos e a prontidão dos apoios.
Quais dados enviar para avaliar uma passarela?
Peso, dimensões, desenho estrutural, pontos de pega, posição de transporte, origem, rota, apoios, interferências, plantas, fotos e janela de montagem.
A operação de Itupeva serve como orçamento padrão?
Não. Ela é uma prova de experiência. Outra passarela pode ter peso, rigidez, rota, apoios, bloqueios e raios completamente diferentes.
Transporte e içamento da passarela devem ser planejados juntos?
Sim. Posição sobre os veículos, apoios temporários, altura transportada, curvas, área de espera e orientação de chegada influenciam a forma de retirada e montagem. Planejar as etapas separadamente pode deixar a peça incompatível com a posição necessária para o içamento.
Como é definido o bloqueio de uma via para montar a passarela?
A ocupação depende da geometria da via, posição dos guindastes, montagem de contrapesos, circulação de carretas, trajetória da peça e regras do responsável viário. Sinalização, isolamento, desvios e janela precisam ser aprovados antes da mobilização e mantidos durante a operação.
Por que o vento é relevante no içamento de uma passarela?
Passarelas podem combinar grande comprimento e área lateral, aumentando a ação do vento e a tendência de giro. O planejamento deve considerar limites operacionais, monitoramento, cabos-guia, pessoas em posição protegida e critérios claros para interromper ou retomar a atividade.
Precisa planejar uma passarela metálica?
Compartilhe o desenho, peso, dimensões, rota, apoios, interferências e janela para iniciar a avaliação de transporte e montagem.
