Manutenção de ponte rolante com guindaste articulado

Registros, verificações e aplicação prática

Os guindastes articulados ou guindautos são equipamentos menores e com vantagens em ambientes restritos e operações específicas, podendo abrir e fechar a lança enquanto içam a carga.

No caso da operação exigir um grau menor de trabalho - entre 0 e 30 graus - os guindautos demonstram seu poder pois sua capacidade de carga é maior, ao ser comparado a um guindaste telescópico, por exemplo.

Portanto, os guindautos são muito indicados quando há restrição de altura de trabalho para o içamento da carga.

Foi justamente neste contexto de limitação de espaço e altura que o guindauto Fassi F660 se encaixou perfeitamente às necessidades do cliente: substituição do motor e duas rodas de uma ponte rolante instalada dentro de um galpão com baixa altura.

O guindauto Fassi F660 possui 3,8 metros de altura sem a montagem do JIB e 2,5 metros de largura.

Com a montagem do JIB, sua lança tem alcance de até 29,5 metros. Sua capacidade de içamento é de 16 toneladas a 3,3 metros e com a montagem do JIB, acrescenta-se mais 4,8 toneladas em estágio de retração e de 1 tonelada com o JIB em estágio totalmente extendido.

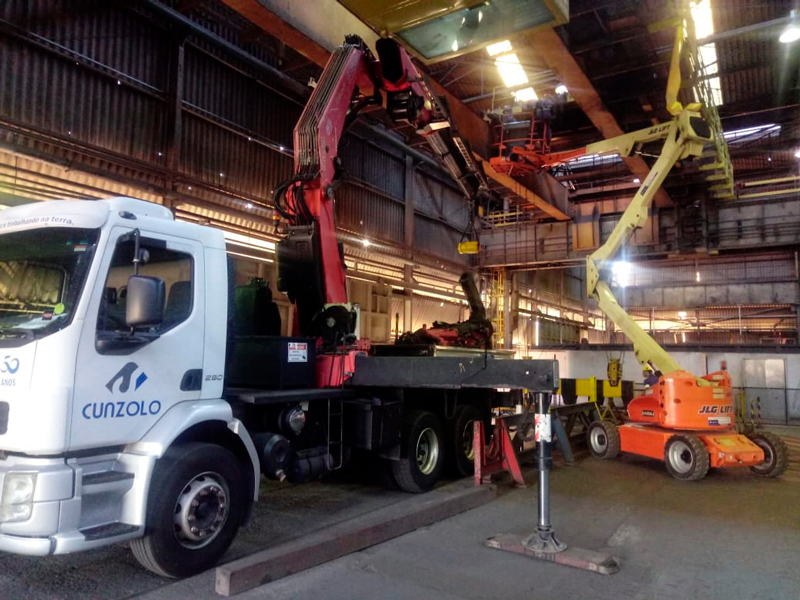

A manutenção da ponte rolante teve que ser feita dentro do galpão, cuja altura era relativamente baixa. Para entrar com o Fassi F660 dentro do galpão foi necessário desmontar o jib, quando o guindauto fica com apenas 3,8 metros de altura total. Uma vez posicionado e patolado no interior do galpão, o jib foi novamente montado para dar prosseguimento à operação.

Nesta operação foi necessário utilizar uma plataforma elevatória, para que a equipe de manutenção pudesse realizar a manutenção no motor e rodas da ponte rolante.

A Cunzolo possui diversos tipos e modelos de plataformas elevatórias que complementam diversas atividades nas operações de movimentação de carga.

O modelo utilizado na operação foi a plataforma com lança articulada JLG E450AJ que possui motor elétrico e excelente manobrabilidade, deslocando-se sobre superfícies irregulares com a opção do controle automático de tração.

Muito versátil, ela é indicada em ambientes repletos de interferências, pois sua lança articulada facilita o acesso aos locais altos e com obstáculos terrestres.

As principais características da JLG E450AJ são:

• Altura máxima de trabalho: 15,72 metros
• Alcance horizontal: 7,24 metros
• Largura da plataforma: 1,75 metros
• Altura da plataforma: 1,95 metros

Alan Gustavo de Sousa Paula operou o Fassi F660 nesta manutenção.
