Aplicação, alcance e condições de uso
Conhecendo a frota completa
Os guindautos Hiab 377 e Hiab 622 usam cestos homologados pelo fabricante e acompanham a articulação da lança. Capacidade, alcance e envelope de trabalho diferenciam os dois modelos.
Além dos dois modelos de guindautos mencionados, temos a especialista em trabalhos com grau negativo: a plataforma sobre caminhão, Barin.

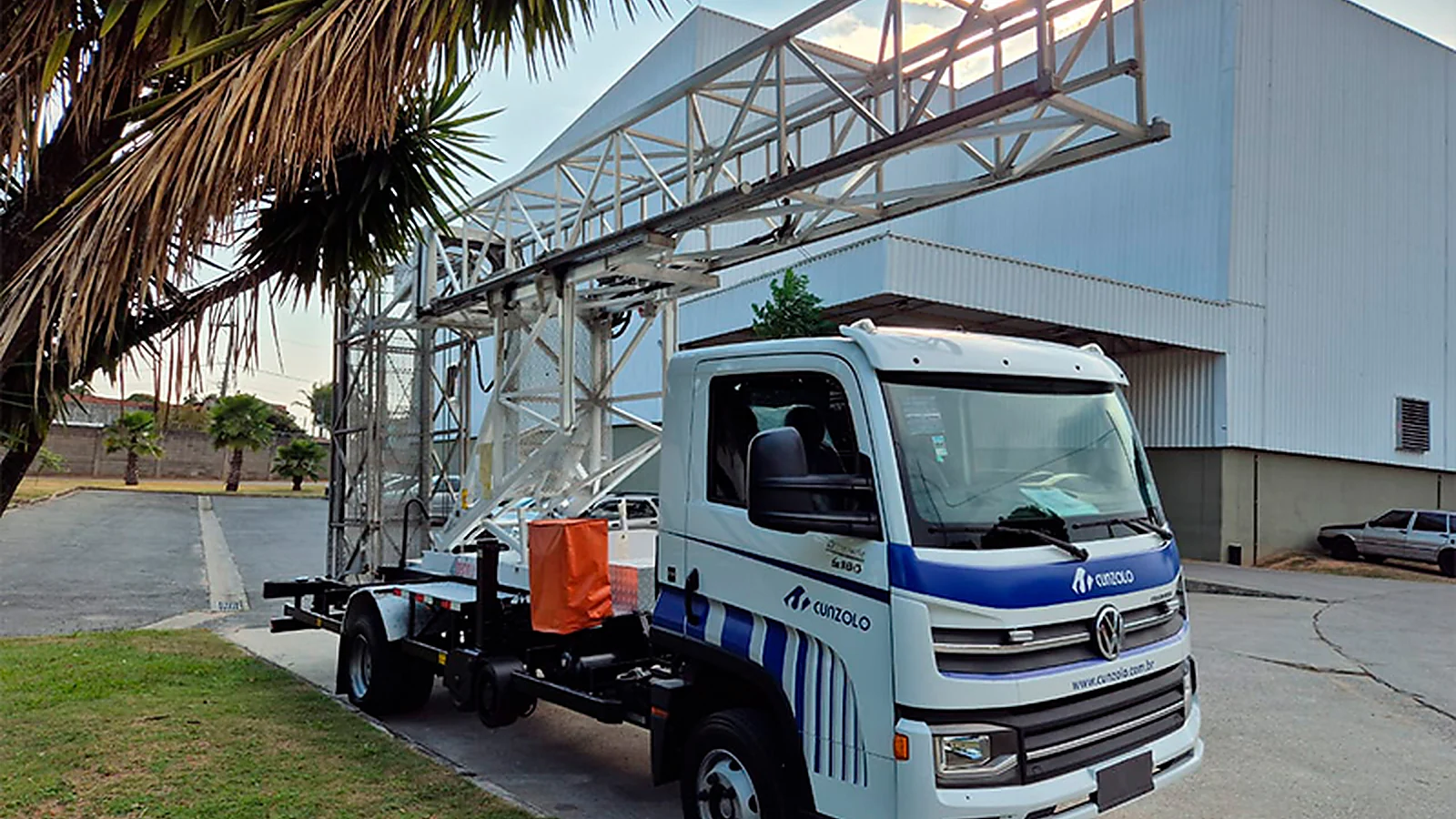

A plataforma sobre caminhão Barin é um equipamento projetado exclusivamente para realizar manutenções, inspeções e demais atividades necessárias debaixo de pontes e viadutos.
Construída em alumínio aeronáutico a Barin é um equipamento muito leve e o seu cesto comporta até 150 Kg, tendo espaço para até duas pessoas, respeitado o limite de carga do cesto.
O cesto desce 6 metros para baixo da base e avança mais 6 metros abaixo da ponte, com raio linear de acesso de 12 metros, sendo 6 metros de cada lado.

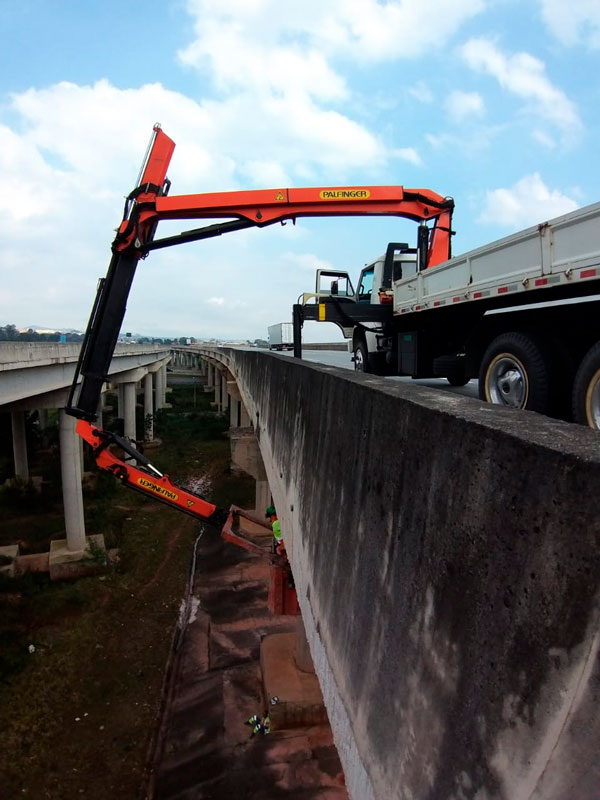

Novo guindaste bi-articulado Palfinger PA 19000
A Palfinger PA 19000 é uma outra exclusividade da Cunzolo, assim como a Barin.
Trata-se de um guindaste bi-articulado, com as seguintes características:
Barin, PA 19000 e guindautos com cesto atendem envelopes diferentes de projeção, alcance negativo e capacidade. A geometria da estrutura e a ocupação da via definem qual recurso pode ser estudado.
Dados complementares dos fabricantes
Palfinger
A Palfinger apresenta a PA 19001 como solução três em um para inspeção sob pontes, guindaste auxiliar e plataforma de trabalho. A ficha informa alcance horizontal de 18 m, trabalho abaixo do nível do tabuleiro e cesta para até 280 kg, conforme a configuração descrita pelo fabricante.
Documentação oficial da Palfinger
Barin
A linha AB da Barin reúne plataformas articuladas destinadas à inspeção e à manutenção leve de pontes rodoviárias e ferroviárias. O fabricante mostra que altura, alcance negativo, projeção sob a ponte e capacidade da cesta variam conforme o modelo, reforçando a necessidade de comparar o envelope completo.
Equipamento underbridge para inspeção de pontes: conteúdos relacionados
Fontes técnicas e referências
As referências desta página sobre Equipamento underbridge para inspeção de pontes documentam a origem do conteúdo e oferecem material para aprofundamento. A norma, edição e procedimento aplicáveis devem ser confirmados para o contrato, o equipamento e a operação específicos.
- Matéria original do acervo operacional Cunzolo
- NR-12 — Segurança no trabalho em máquinas e equipamentos
- NR-35 — Trabalho em altura
- NR-18 — Segurança e saúde no trabalho na indústria da construção
Responsabilidade editorial do conteúdo sobre Equipamento underbridge para inspeção de pontes: Equipe Cunzolo. Este conteúdo não substitui plano de rigging, manual do fabricante, análise de risco ou avaliação de profissional habilitado.
