Dados técnicos e aplicação registrada
O papel de cada tipo de guindaste

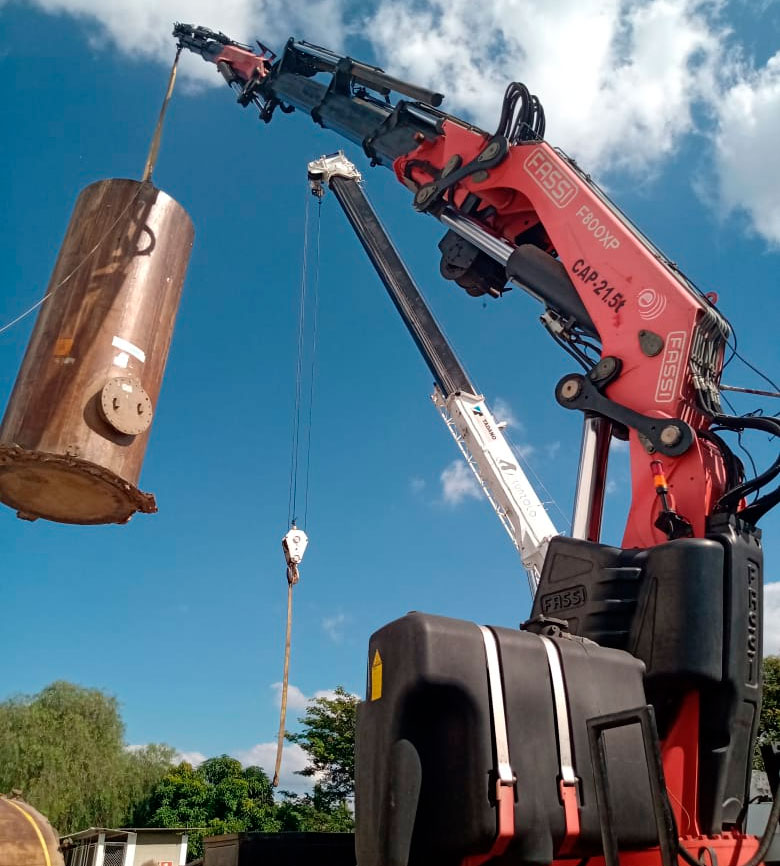

O Fassi F800 foi selecionado para os trechos condicionados por altura, espaço de trabalho e necessidade de ajustar a geometria da lança perto da carga.
O Tadano TS 300 participou das etapas que exigiam lança telescópica e capacidade compatível com peso, raio e altura dos tanques.
Guindastes AT e RT têm características distintas de mobilidade e acesso. O modelo rodoviário utilizado neste case chegou ao local pelos próprios meios, enquanto a aplicação permaneceu condicionada à estabilização e ao gráfico de carga.
O guindauto Fassi F800 é um guindaste articulado compacto: possui 8,9 metros de comprimento e 2,55 metros de largura. Sua lança tem alcance de até 28 metros na horizontal com a montagem do jib, e nesta configuração, suporta içamento na ponta de 850 kg.
Operando em sua altura máxima vertical de trabalho, ou seja, 31 metros, possui capacidade de içamento na ponta de 1,2 toneladas.
A capacidade de içamento a 2,95 metros é de 21,5 toneladas.
O Tadano TS 300 é um guindaste do tipo telescópico contando com lanças que se estendem hidraulicamente para atingir alcances diversos, conhecido como TMC - truck mounted crane. Possui capacidade de 30.000 kg a 2,5 metros, lança auxiliar JIB de 8 metros e altura máxima de trabalho de 39 metros. A extensão da lança se dá por meio de um joystick ou alavanca na cabine de operação e pode ser aumentada pela lança auxiliar JIB também, alcançando, então, 39 metros. Para aumentar o alcance não é necessário ter muito espaço para que a extensão aconteça, uma vez que a telescopagem é feita com a lança elevada, tornando as operações mais rápidas.
A movimentação dos oito tanques foi feita com os dois equipamentos e a maior dificuldade foi o espaço restrito de operação e alcançar o conjunto de olhal de ancoragem de cada tanque, que estava a uma altura média de 8 metros.
Participaram desta operação pela Cunzolo:
Ednaldo José Lemos, operando o Tadano TS 300
Cristiano de Paula, operando o Fassi F800
O auxiliar de movimentação de carga foi o Artur, responsável pelas fotos e informações da operação.
Nossa equipe operacional especializada e nossos equipamentos modernos e bem mantidos garantem um profissionalismo e segurança no apoio de pequenos, médios e grandes projetos de movimentação de carga e trabalho em altura.
